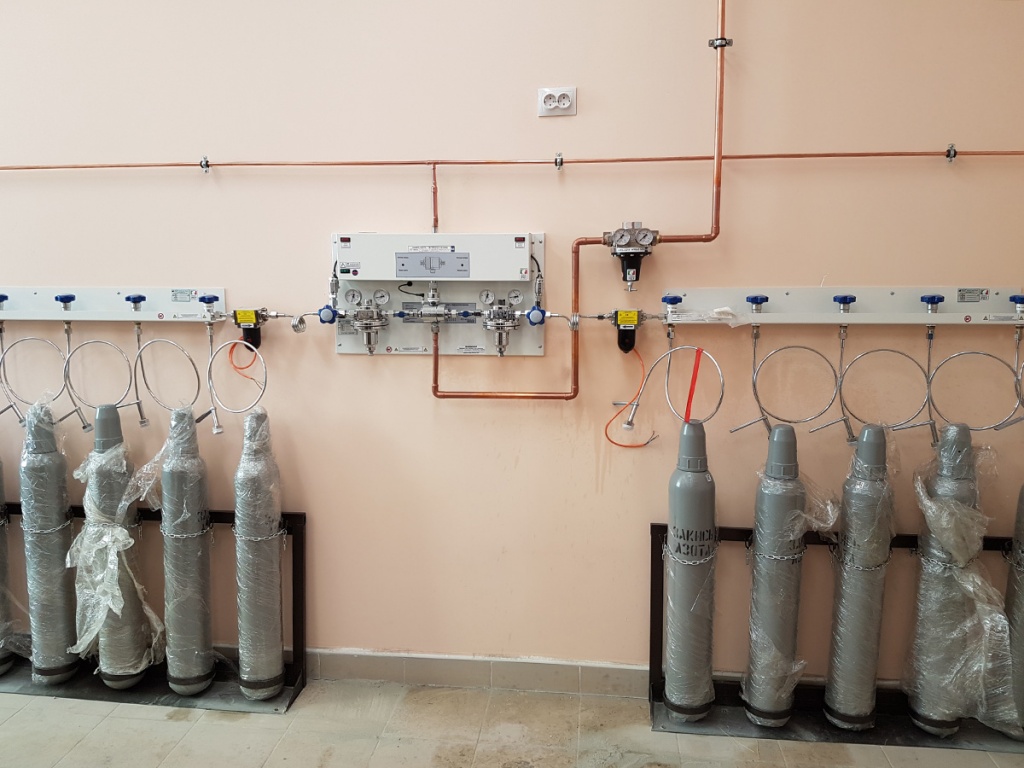

Центральные балонные станции

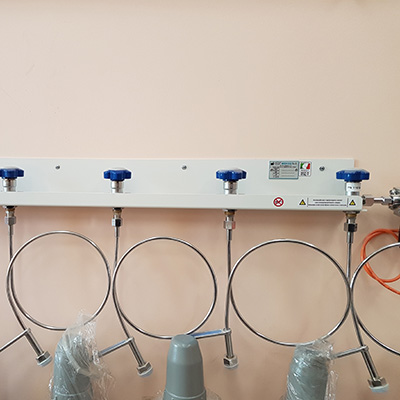

Балонная рампа рассчитана на несколько мест подключений, обычно от 1 до 6.

Изделие состоит из латунных клапанов, соединенных при помощи медной трубки посредством пайки сплавом серебра, не содержащим кадмий.

Рампы имеют два конца с резьбой, предназначенные для подсоединения к центральному щиту автоматического переключения (инверсии) с одной стороны и для эвакуации газа с другой стороны.

Внутри каждой из ножек рампы расположено специальной невозвратное устройство.

При обнаружении поломки невозвратного устройства достаточно перекрыть соответствующий клапан, оставив открытыми остальные клапаны, которые продолжат работать в автономном режиме; тем временем, при закрытом клапане, возможно произвести работы по починке и/или замене невозвратного устройства.

К каждому клапану подсоединяется змеевик, который, в свою очередь, соединен с соответствующим баллоном.

Рампа имеет панель-носитель, выполненную из нержавеющей стали (inox) c опорными соединениями для аппаратуры.

Устройство состоит из следующих частей:

• Отсекающие клапаны, по одному для каждой рампы (максимум 6), на входе змеевика с маховичком.
• Входы и выходы с привязкой к типу используемого газа

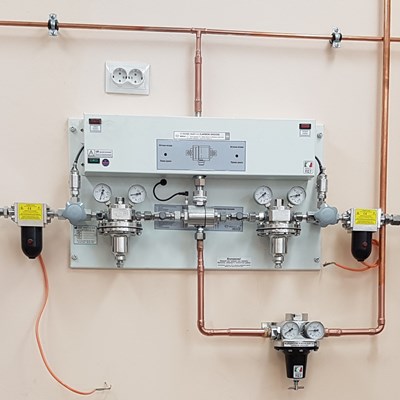

Щит автоматического переключения источников газов   уменьшает переменное давление внутри баллонов с медицинскими газами. при помощи инверсии осуществляется автоматическое переключение между двумя источниками питания (баллоны или блоки баллонов).
